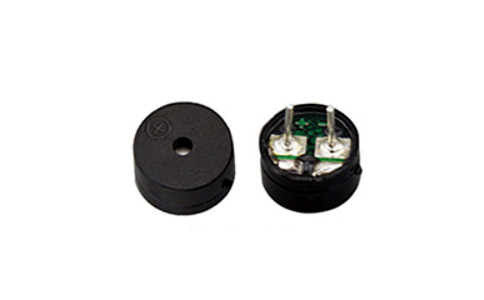

蜂鳴器從結構區分分為壓電式蜂鳴器和電磁式蜂鳴器。壓電式為壓電陶瓷片發音，電流比較小一些，電磁式蜂鳴器為線圈通電震動發音，體積比較小。按照驅動方式分為有源蜂鳴器和無源蜂鳴器。這里的有源和無源不是指電源，而是振蕩源。

  1.有源蜂鳴器內部帶了振蕩源，如圖中所示中，給了BUZZER引腳一個低電平，蜂鳴器就會直接響。



  2.而無源蜂鳴器內部是不帶振蕩源的，要讓他響必須給500Hz～4.5KHz之間的脈沖頻率信號來驅動它才會響。有源蜂鳴器往往比無源蜂鳴器貴一些，因?yàn)槔镞叾嗔?span style="color:#ff0000;">振蕩電路，驅動發音也簡單，靠電平就可以驅動，而無源蜂鳴器價格比較便宜，此外無源蜂鳴器聲音頻率可以控制，而音階與頻率又有確定的對應關系，因此就可以做出來“do-re-mi-fa-sol-la-si”的效果，可以用它制作出簡單的音樂曲目，比如生日歌、兩只老虎等等。

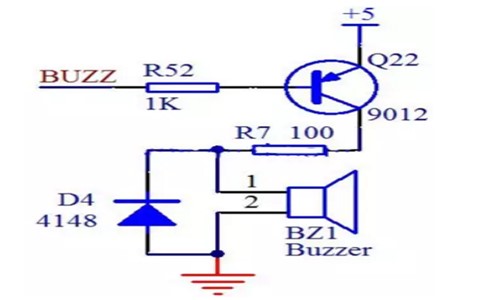

  3.我們來看一下圖片的電路，蜂鳴器電流依然相對較大，因此需要用三極管驅動，并且加了一個 100 歐的電阻作為限流電阻。此外還加了一個 D4 二極管，這個二極管叫做續流二極管。

  4.我們的蜂鳴器是感性器件，當三極管導通給蜂鳴器供電時，就會有導通電流流過蜂鳴器。



  5.而我們知道，電感的一個特點就是電流不能突變，導通時電流是逐漸加大的，這點沒有問題，但當關斷時，經“電源-三極管-蜂鳴器-地”這條回路就截?cái)嗔耍^(guò)不了任何電流了，那么儲存的電流往哪兒去呢，就是經過這個 D4 和蜂鳴器自身的環路來消耗掉了，從而就避免了關斷時由于電感電流造成的反向沖擊。接續關斷時的電流，這就是續流二極管名稱的由來。



  蜂鳴器經常用于電腦、打印機、萬用表這些設備上做提示音，提示音一般也很簡單，就是簡單發出個聲音就行，我們用程序簡單做了個 4KHZ 頻率下的發聲和 1KHZ 頻率下的發聲程序，大家可以自己研究下程序，對比下實際結果。



#include

sbit BUZZ = P1^6; //蜂鳴器控制引腳

unsigned char T0RH = 0; //T0 重載值的高字節

unsigned char T0RL = 0; //T0 重載值的低字節

void OpenBuzz(unsigned int frequ);

void StopBuzz();

void main(){

unsigned int i;

TMOD = 0x01; //配置 T0 工作在模式 1，但先不啟動

EA = 1;

while (1){ //使能全局中斷

OpenBuzz(4000); //以 4KHz 的頻率啟動蜂鳴器

for (i=0; i蜂鳴器

for (i=0; i蜂鳴器

for (i=0; i蜂鳴器

for (i=0; i蜂鳴器啟動函數，frequ-工作頻率 */

void OpenBuzz(unsigned int frequ){

unsigned int reload;//計算所需的定時器重載值

reload = 65536 - (11059200/12)/(frequ*2); //由給定頻率計算定時器重載值

T0RH = (unsigned char)(reload >> 8); //16 位重載值分解為高低兩個字節

T0RL = (unsigned char)reload;

TH0 = 0xFF; //設定一個接近溢出的初值，以使定時器馬上投入工作

TL0 = 0xFE;

ET0 = 1; //使能 T0 中斷

TR0 = 1; //啟動 T0

}

/* 蜂鳴器停止函數 */

void StopBuzz(){

ET0 = 0; //禁用 T0 中斷

TR0 = 0; //停止 T0

}

/* T0 中斷服務函數，用于控制蜂鳴器發聲 */

void InterruptTimer0() interrupt 1{

TH0 = T0RH; //重新加載重載值

TL0 = T0RL;

BUZZ = ~BUZZ; //反轉蜂鳴器控制電平

}

  另外用蜂鳴器來輸出音樂，僅僅是好玩而已，應用很少，里邊包含了音階、樂譜的相關內容，程序也有一點復雜，所以就不詳細給大家去講解了。僅提供一個可以播放《兩只老虎》的程序，大家可以下載到板子上玩玩，滿足一下好奇心。



#include

sbit BUZZ = P1^6; //蜂鳴器控制引腳

unsigned int code NoteFrequ[] = { //中音 1-7 和高音 1-7 對應頻率列表

523, 587, 659, 698, 784, 880, 988, //中音 1-7

1047, 1175, 1319, 1397, 1568, 1760, 1976 //高音 1-7

};

unsigned int code NoteReload[] = { //中音 1-7 和高音 1-7 對應的定時器重載值

65536 - (11059200/12) / (523*2), //中音 1

65536 - (11059200/12) / (587*2), //2

65536 - (11059200/12) / (659*2), //3

65536 - (11059200/12) / (698*2), //4

65536 - (11059200/12) / (784*2), //5

65536 - (11059200/12) / (880*2), //6

65536 - (11059200/12) / (988*2), //7

65536 - (11059200/12) / (1047*2), //高音 1

65536 - (11059200/12) / (1175*2), //2

65536 - (11059200/12) / (1319*2), //3

65536 - (11059200/12) / (1397*2), //4

65536 - (11059200/12) / (1568*2), //5

65536 - (11059200/12) / (1760*2), //6

65536 - (11059200/12) / (1976*2), //7

};

bit enable = 1; //蜂鳴器發聲使能標志

bit tmrflag = 0; //定時器中斷完成標志

unsigned char T0RH = 0xFF; //T0 重載值的高字節

unsigned char T0RL = 0x00; //T0 重載值的低字節

void PlayTwoTiger();

void main(){

unsigned int i;

EA = 1; //使能全局中斷

TMOD = 0x01; //配置 T0 工作在模式 1

TH0 = T0RH;

TL0 = T0RL;

ET0 = 1; //使能 T0 中斷

TR0 = 1; //啟動 T0

while (1){

PlayTwoTiger(); //播放樂曲--兩支老虎

for (i=0; i> 8;

T0RL = NoteReload[note];

//計算節拍總時間，右移 2 位相當于除 4，移位代替除法可以加快執行速度

beatTime = (TwoTigerBeat[beat] * NoteFrequ[note]) >> 2;

//計算發聲時間，為總時間的 0.75，移位原理同上

soundTime = beatTime - (beatTime >> 2);

enable = 1; //指示蜂鳴器開始發聲

time++;

}else{ //當前節拍未播完則處理當前節拍

//當前持續時間到達節拍總時間時歸零，

//并遞增節拍索引，以準備啟動新節拍

if (time >= beatTime){

time = 0;

beat++;

}else{ //當前持續時間未達到總時間時，

time++; //累加時間計數

//到達發聲時間后，指示關閉蜂鳴器，

//插入 0.25*總時間的靜音間隔，

if (time == soundTime){

enable = 0; //用以區分連續的兩個節拍

}

}

}

}

}

/* T0 中斷服務函數，用于控制蜂鳴器發聲 */

void InterruptTimer0() interrupt 1{

TH0 = T0RH; //重新加載重載值

TL0 = T0RL;

tmrflag = 1;

if (enable){ //使能時反轉蜂鳴器控制電平

BUZZ = ~BUZZ;

}else{ //未使能時關閉蜂鳴器

BUZZ = 1;

}

}

以上就是蜂鳴器C語言程序，希望能給大家?guī)?lái)幫忙，大家可以自己動手實際操作一下。
